De Revit tip gaat deze keer over ViewCube.
De ViewCube is een handige manier om uw modellen in iedere plattegrond, aanzicht, doorsnede of 3D weergave in het project te bekijken zonder over te schakelen naar verschillende views in de projectbrowser van Revit. Het voordeel van deze standpunten ten opzichte van de typische plattegrond-, aanzicht- en doorsnedeweergaven is dat het gebruikers in staat stelt om snel het model in verschillende weergaven te zien zonder nieuwe views te maken die de projectbrowser kunnen vervuilen.
Wanneer bepaalde delen in het model moeten worden weergegeven, dient de section Box ingeschakeld te worden via de Properties schermlocatie. Pas de Section Box aan naar de gewenste grootte om delen van het model uit het zicht weg te snijden. Gebruik de Viewcube in combinatie met deze Section Box om snel (3D) doorsneden van het model te bekijken. Om de weergave in de richting van de projectcoördinaten te maken, kan bijvoorbeeld op de N van Noord geklikt worden om het aanzicht richting de True North weer te geven.

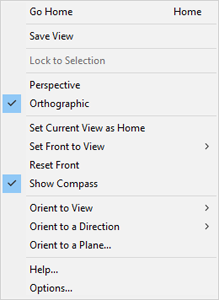

Om de 3D weergave naar de richting van een view uit de Project Browser te oriënteren kan met de rechtermuisknop op de ViewCube geklikt worden en de betreffende view gekozen worden bij Orient to View. Andeer opties zijn Orient to a Direction voor standaardrichtingen en Orient to a Plan om een vlak te selecteren voor de richting. Wanneer objecten geselecteerd zijn in een weergave blijven deze geselecteerd als via de ViewCube de weergave veranderd wordt, zodat deze objecten makkelijk in de verschillende weergaven terug te vinden zijn.
